全自动电动/液动排缆器、排管器

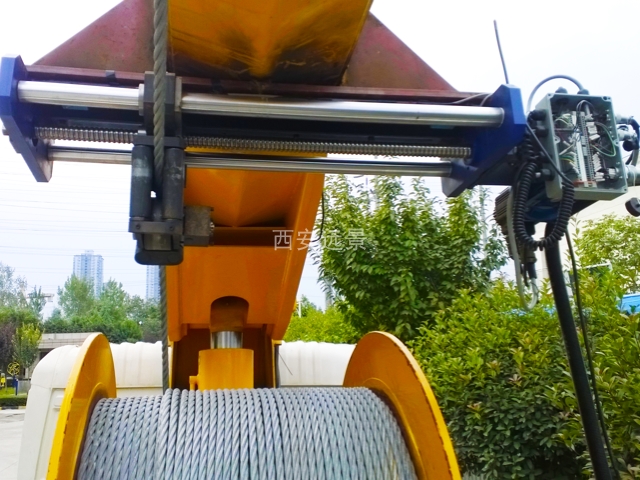

自动将线缆、钢丝绳或连续油管，均匀布置在绞车或卷筒上，避免在缠绕过程中的叠压、稀疏、错乱等难题。配有实时监控、显示和存储单元，提高线缆、钢丝绳或连续油管使用寿命。可根据主机的类型，提供纯电动或液动排缆器，根据主机参数匹配。

产品介绍
控制内容
主要元件

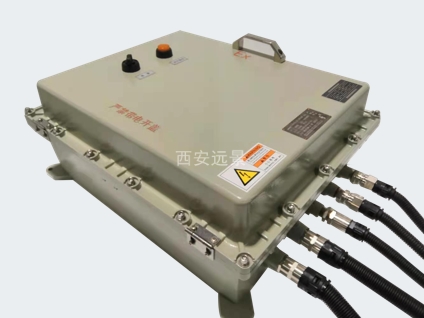

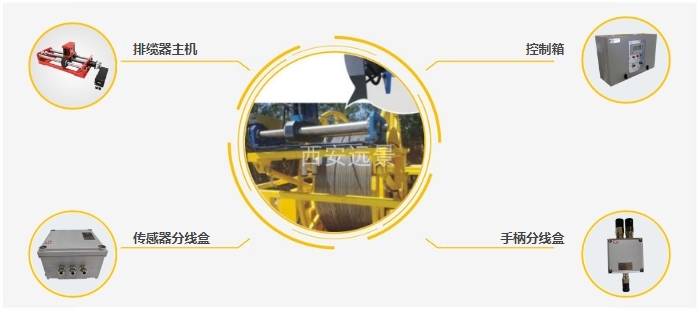

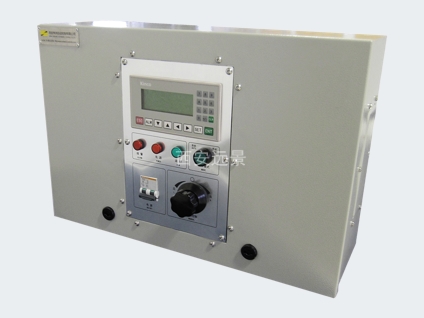

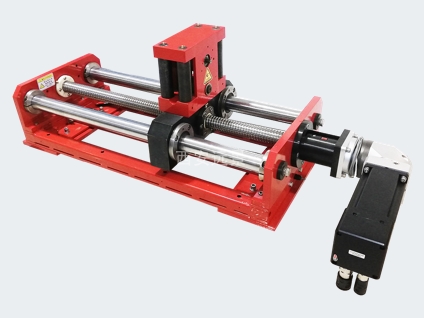

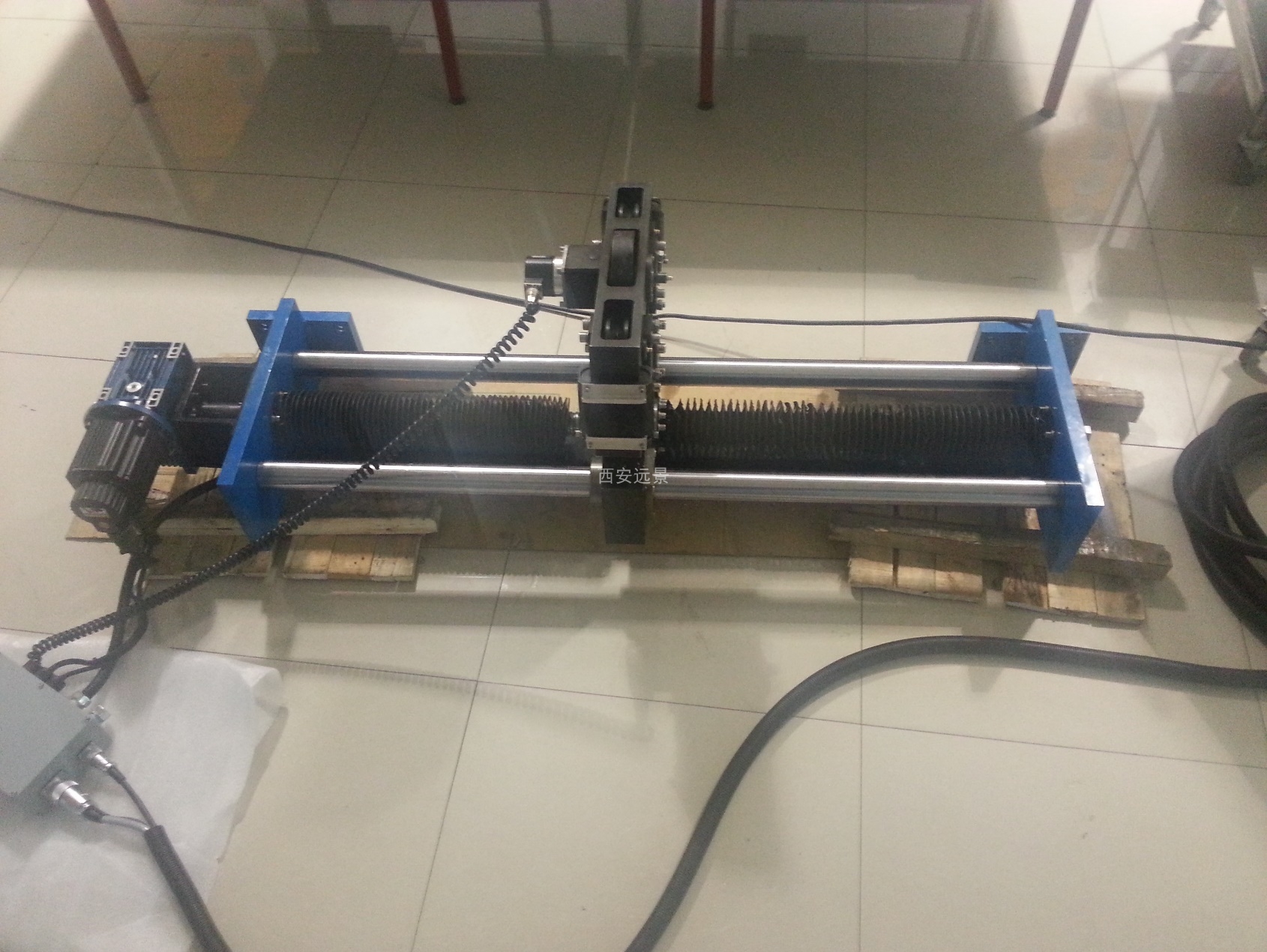

全自动电动排缆器与排管器，由安装在卷筒上的旋转编码器、导向轮、精密滚珠丝杠、伺服电机或液压马达。测长测速传感器、控制箱、位置传感器部分等组成。
主卷筒旋转编码翠精确测量滚筒旋转速度与方向，控制器根据位置数据计算导向轮的目标位置，对驱动导向轮的电机速度与位置进行闭环控制。
全自动电动排缆器与排管器的控制包含了加减速、误差补偿、端头补偿等技术，同时设计有自动跟随与手动控制两种模式，可以用在正常工作与维修等状态。
由于采用全数字控制系统，可以通过简单的设置，使排缆器与排管器适应不同宽度的滚筒、不同直径的电缆、钢丝绳或连续油管，可以调整排列的紧密程度：整套装置使电缆、钢丝绳或连续油管收、放自如，排列整齐有序。

电源电压	电动AC220V/液动DC24V
系統功率	1KW—4KW（与主机、电缆、油管等相关）
电缆/油管规格	3mm-40mm（与电缆、油管刚度有关）
排列精度	‡0.5％（重复排缆/排管误差）
最高速度	10m/s（与主机卷筒或绞车相关）
外装传感器	标准配备一个卷筒编码器
辅助传感翠	计长，张力传感翠
操作方式	自动排列/手动排列
定位方式	电驱伺服定位/液驱磁致伸缩传感器定位
显示与输入	触摸屏或按键屏

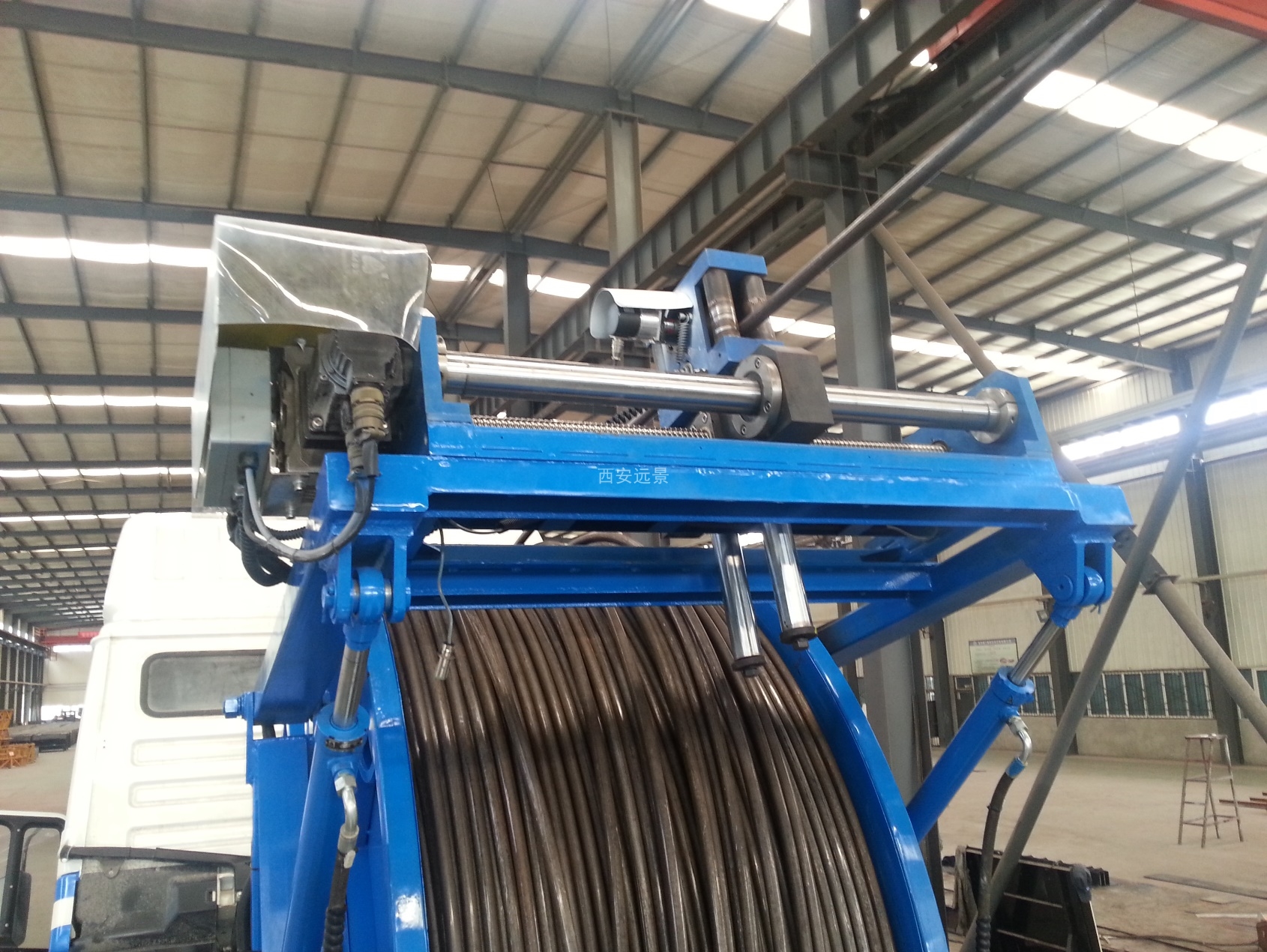

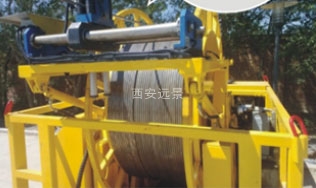

全自动电动/液动排缆器、排管器，可用于测井车、吊车、救援车、续油管作业车等设备，硬管排布有不同的结构，安装方式、卷筒宽度在供货之前需要与客户确认。
自动排缆器排管器与卷筒之间没有机械传动，结构简单、可靠性高。
适应高速、超低速排绳缆、排管作业，工作效率高。
通过参数调整，可以最大限度适应缆绳、油管直径与卷筒长度的变化。
实时测量缆绳、油管长度与速度，具有与主机系统的数据接口，缆绳与油管长度、速度可以在主机控制界面显示。
